壓力變送器和差壓變送器之間的根本區別

壓力變送器和差壓變送器都是工業生產過程中必不可少的工具，它們的功能有許多相似之處，那么兩者的根本區別是什么呢？

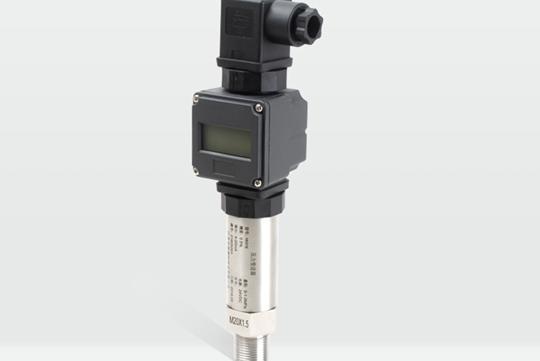

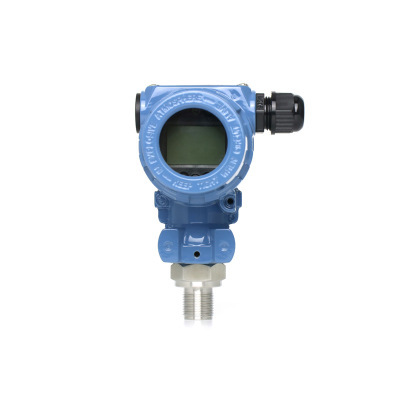

I. 壓力變送器

壓力變送器是基于介質壓力直接作用在敏感膜片上的原理，由分布在敏感膜片上的電阻組成的惠斯通電橋利用壓阻效應實現壓力量到電信號的轉換，敏感元件產生的毫伏信號通過電子電路放大成工業(如20mA，0-5V)標準信號。但是壓力變送器只有一個壓力接口。

總而言之，壓力變送器和差壓變送器之間的根本區別在于壓力變送器只能測量一個壓力端的壓力，而差壓變送器可以測量?jī)蓚€(gè)壓力點的壓力。從負壓端的壓力中減去正壓端的壓力，得到壓差。以便轉換實際液位值。

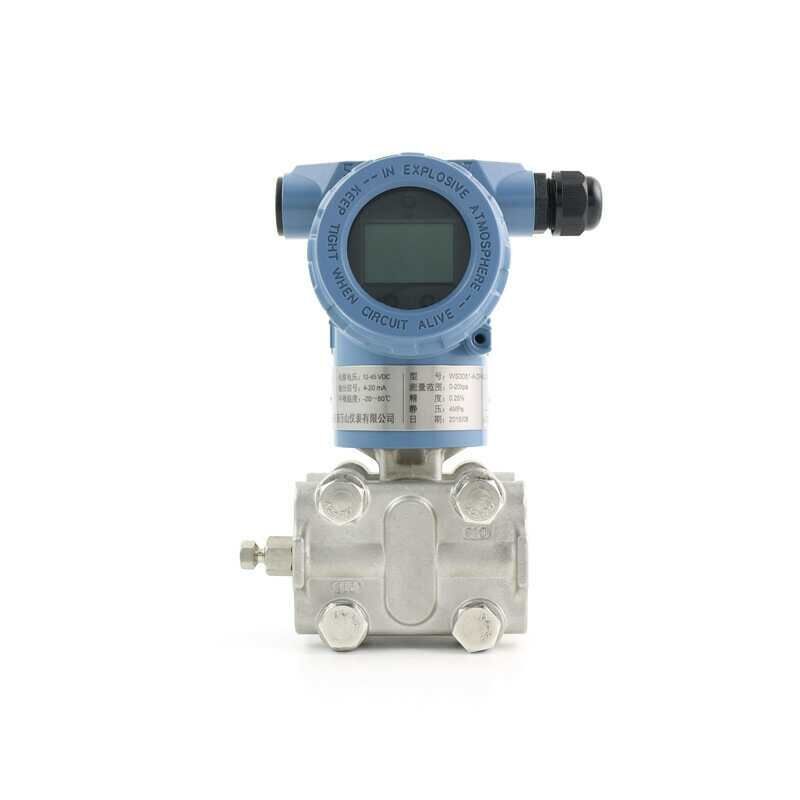

第二，差壓變送器

差壓變送器其原理是測量變送器兩端壓差的變送器輸出標準信號(如4~20mA和0~5V)。差壓變送器和common 壓力變送器的區別在于它們都有兩個壓力接口。差壓變送器一般分為正壓端和負壓端，h為正壓端，l為低壓端。一般來說，在測量前，正壓端差壓變送器的壓力應大于負壓段的壓力。差壓變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉換為 20mA DC電流信號輸出。

壓力變送器和差壓變送器安裝示意圖

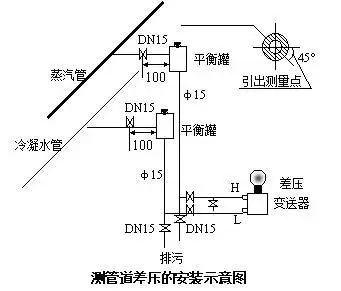

1.壓力變送器安裝圖

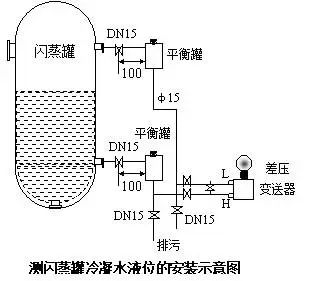

2.差壓變送器安裝圖

3.壓力總和差壓變送器安裝說明

■壓力點應保證為直管段，兩側大于5D(管道通過)；

■在蒸汽管道上取壓時，壓力引入管應安裝在管道一側；

■平衡罐應安裝在壓力導管的最高點；

■排污管道應安裝在變送器壓力導管的連接處附近。

■取壓點與變送器管道之間的距離應大于1米；

■變送器應安裝在低于壓力點的位置。
