本文差壓變送器的原理及功能應用介紹資料由優質變送器生產報價廠家為您提供。

　差壓變送器是一種典型的自平衡檢測儀器，它利用負反饋的工作原理來克服元件材料和加工工藝等不利因素的影響。

差壓變送器最常見和最有用的工業壓力測量儀器是差壓變送器。該裝置將檢測兩個端口之間的壓差，并根據校準的壓力范圍產生輸出信號。工業差壓變送器由兩個外殼組成。壓力傳感元件安裝在下半部，電子元件安裝在上半部。它將有兩個標有“高”和“低”的壓力口。高端口總是處于高壓狀態，而低端口總是處于低壓狀態，這不是強制性的。該標志與端口對輸出信號的影響有關。

/工作原理/

差壓變送器是工業實踐中最常用的重量變送器，用于防止管道中的介質直接進入變送器。壓力傳感膜片通過充滿流體的毛細管與變送器相連。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后轉換成4 ~ 20mA DC信號輸出。它是典型的自平衡儀器，如圖1所示。它廣泛應用于各種工業自動控制環境，涉及水利水電、鐵路運輸、智能建筑、生產自動控制、航空航天、軍工、石油化工、油井、電力、船舶、機床、管道等諸多行業。

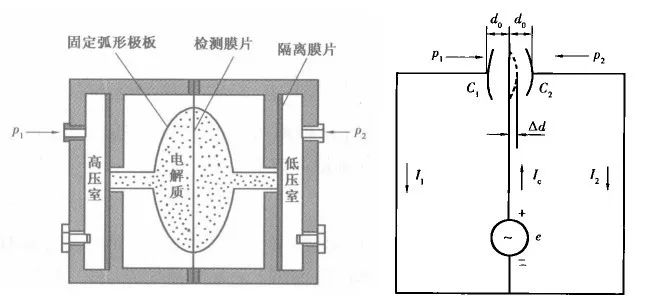

圖1

/壓差壓力變送器有三個功能部件/

(a)直接壓力傳感元件(位于下殼體中)。

大多數工業差壓變送器都配有隔膜作為壓力傳感元件。隔膜是一種機械裝置。它位于兩個壓力入口之間。隔膜將被施加的壓力偏轉。這種偏轉被轉換成電信號。這通常是由傳感器完成的。常用的傳感器有應變儀差動電容器振弦。傳感器輸出與施加的壓力成比例。

電子單元:下部腔室中傳感器產生的電信號僅在毫伏之內。

該信號將被放大到0-5V或0-10V的范圍，或者被轉換為20mA，以便轉發到遠程儀器。上部外殼是動力定位變送器的變送器部分，容納電子單元。

/差壓壓力變送器的工業應用

陸上、海上和水下應用中的石油和天然氣流量測量。

(b)水和污水處理廠。它主要用于監控這些工廠的過濾器。

它用于監控噴水系統。

蒸汽或熱水加熱系統的遙感。

可以監控閥門上的壓降。

(f)泵控制監控。

　
