前言

溫度變送器熱電偶和熱電阻用作溫度測量元件，溫度測量元件輸出的信號發送到變送器模塊。信號經過穩壓濾波、運算放大、非線性校正、伏安轉換、恒流和反向保護電路處理后，轉換成與溫度成線性關系的標準電流或電壓信號。主要用于工業過程溫度參數的測量和控制。

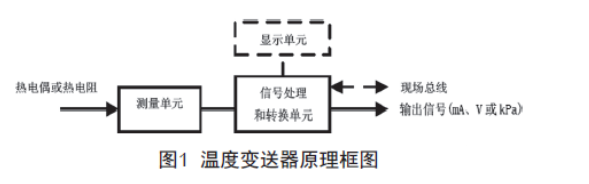

溫度變送器通常由兩部分組成:測量單元、信號處理和轉換單元。一些變送器具有額外的顯示單元，一些具有現場總線功能。如圖1所示。

第一，溫度變送器檢驗和測試方法

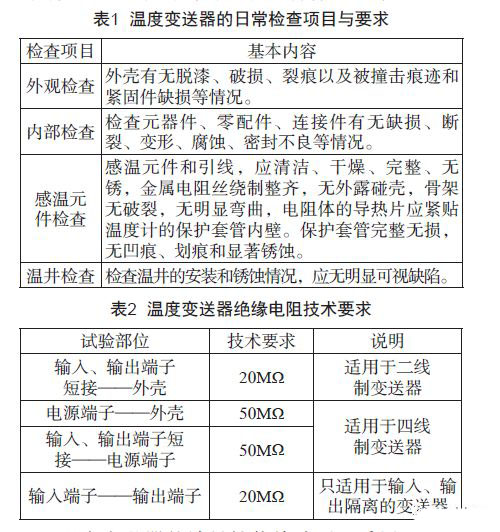

在使用溫度變送器期間，應定期檢查和測試變送器。溫度變送器的常規檢驗項目主要包括表1所示的內容。除了溫度變送器的常規檢驗外，還應定期測試溫度變送器的計量性能和絕緣性能，通常要求檢驗周期不超過1年。溫度變送器 is絕緣性能測試應在停電時進行。拆除接線后，用500伏兆歐表測試變送器接線端子和外殼之間的絕緣電阻。電阻應符合表2的要求

溫度變送器可以通過兩種方式進行測試:帶傳感器和不帶傳感器。

1)傳感器檢測:將變送器的傳感器部分插入標準溫度源，通過改變標準溫度輸入來校準變送器的輸出電流。

2)無傳感器檢測:斷開變送器的傳感器元件(熱電阻和熱電偶)，使用標準電阻源和過程檢測設備，分別校準變送器的信號轉換部分。

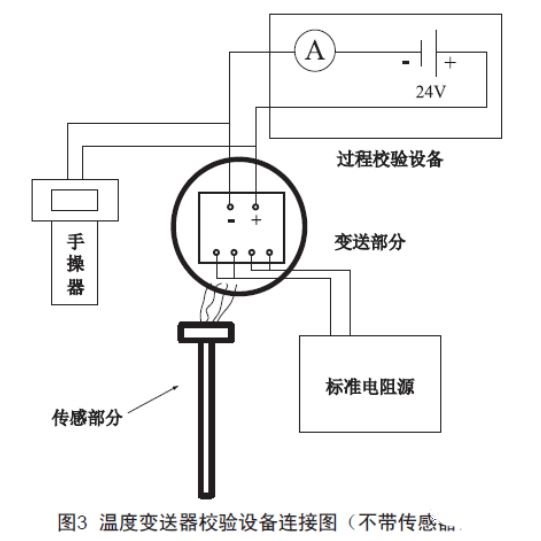

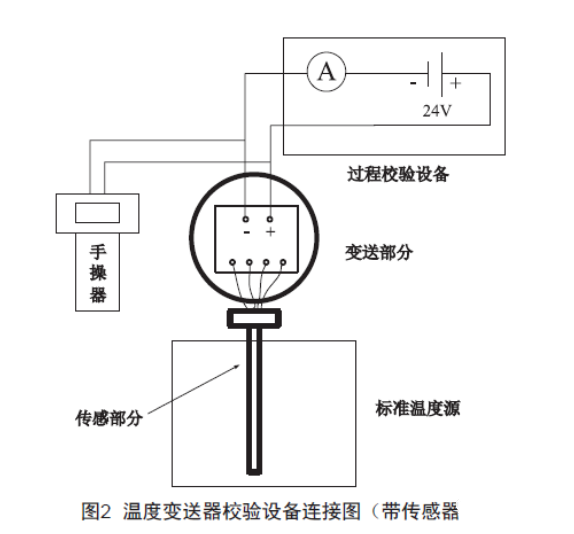

以熱電阻類型溫度變送器為例，圖2和圖3是兩種校驗方法下校驗設備的連接圖。

在實際使用過程中，溫度變送器的熱電阻、熱電偶等傳感元件出現故障和偏差的概率相對較低，引入誤差不大。通常，溫度變送器可以在沒有傳感器的情況下進行測試。在要求較高的地方，或?qū)鞲性男阅芎途扔幸蓡枙r(shí)，應采用帶傳感器的方法進行溫度變送器檢驗。溫度變送器的測量性能測試是為了校準變送器的測量誤差。

四.結束語

溫度變送器作為最常用的溫度測量儀器，其測量性能不僅取決于設備的出廠制造水平，而且在用檢驗和測試、有效的日常維護和合理的故障處理是保證設備長期精度和有效性的重要手段。
