下面我們了解下一個雙線、三線和四線系統的連接和布線壓力變送器

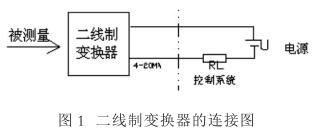

圖1是雙線轉換器的接線圖。DC電源U( 24V)通過兩條線路向現場轉換器供電，這兩條線路也是輸出信號(4 ~ 20 mA)的傳輸線。輸出電流信號需要通過標準電阻RL = 250Ω轉換成電壓UL = IRL = (1 ~ 5) U，并發送給控制器。這種雙線轉換器的特點是僅用于檢測信號，沒有控制功能。

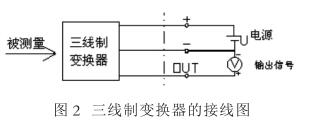

三線轉換器的接線圖如圖2所示。除了兩條電流傳輸線外，電流輸出系統還有一條電源線為變壓器供電。三線制是指電源的正端用一條線，信號輸出的正端用一條線，電源的負端和信號的負端共用一條線。電源主要為DC 24V，輸出信號為DC4-20mA，負載電阻為250ω或DC0-10mA，負載電阻為0-1.5kω；也有毫安和毫伏信號，但由于輸出電路形式不同，負載電阻或輸入電阻有不同的值。

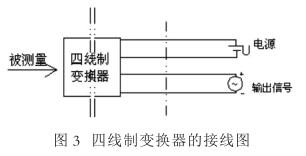

由于DC4-20mA和DC 5V信號系統的推廣應用，為了便于控制系統應用中的連接，要求一些非電氣單元組合的儀表，如在線分析、機械量、電量等，可以采用DC4-20mA信號系統，但由于其轉換電路復雜、功耗大，很難完全滿足上述三個條件，不能實現雙線制。 因此只能在室外采用，大部分四線制變送器采用交流220伏供電，部分采用直流24V供電，輸出信號為DC 4-20mA，負載電阻為250ω，或DC 0-10mA，負載電阻為0-1.5ω； 也有毫安和毫伏信號，但由于輸出電路形式不同，負載電阻或輸入電阻具有不同的值，如圖3所示。

電流信號輸入接收儀器。如果電阻器R1并聯，則接收電壓信號。由于各種變送器的工作原理和結構不同，會出現不同的產品，這就決定了變送器的雙線、三線和四線連接形式。
